软件工程 II 复习笔记(二)

考前按复习大纲临时整理而成，排版不美观，内容可能有误，且不保证完整性，仅供参考。若有错误或遗漏，请及时指出。

包的设计原则

内聚性三原则

原则	全称	含义
REP	重用-发布等价原则	重用的粒度 = 发布的粒度
CRP	共同重用原则	一起被使用的类放同一个包
CCP	共同封闭原则	因同一原因变更的类放同一个包

REP 重用–发布等价原则

如果你要复用一个包中的某个类，你就得依赖整个包
因此，包中的类必须有理由被一起重用

案例：在线书店

包	是否满足 REP	理由
`entity` (Book, Order, Customer…)	满足	所有层都引用 `entity`，整体发布
假如把 `Book` 和 `PaymentGateway` 放同一包	违反	用图书搜索功能不需要支付网关

CRP 共同重用原则

CRP 告诉我们哪些类不该放在一起：如果用了包中 A 类但不需要 B 类，说明 A 和 B 不该在同一个包

案例：连锁超市

功能	对应逻辑包	CRP 分析
销售	SalesUI, Sales, SalesData	三个总是一起使用 ✅
库存	CommodityUI, Commodity, CommodityData	三个总是一起使用 ✅
销售 + 库存放一个包？	违反 CRP	修改库存时被迫重新测试销售

CCP 共同封闭原则

当需求变更时，变更应该集中在尽可能少的包中
违反 CCP = 一次需求变更要改多个包 = 高维护成本

需求变更：“支付方式新增微信支付”

如果按 CCP 划分	变更范围
`service.payment` + `dao.payment`	只改 2 个包 ✅
如果支付和订单混在一起	改动波及订单逻辑 ✖

CRP 与 CCP 的权衡

CRP 和 CCP 是互斥的 —— 不可能同时完美满足两者。

维度	CRP（共同重用）	CCP（共同封闭）
服务对象	重用者（Reusers）	维护者（Maintainers）
包的大小	倾向让包更小（减少不必要的依赖）	倾向让包更大（变更集中）
优先场景	项目成熟期：对外发布 / 复用	项目早期：需求频繁变更

项目生命周期中的演进策略
早期：以 CCP 为主导 → 大包、便于开发和维护
后期：架构稳定后，重构包结构 → 以 CRP 为主导，方便外部复用

耦合性三原则

原则	全称	含义
ADP	无环依赖原则	包之间的依赖关系不能形成环
SDP	稳定依赖原则	依赖方向朝着更稳定的包
SAP	稳定抽象原则	越稳定的包应越抽象

ADP: controller → service → dao，无环
SDP: entity 最稳定（很少变化），所有层都依赖它
SAP: dao 包对外暴露的是接口（抽象），实现类放在 dao.impl 中

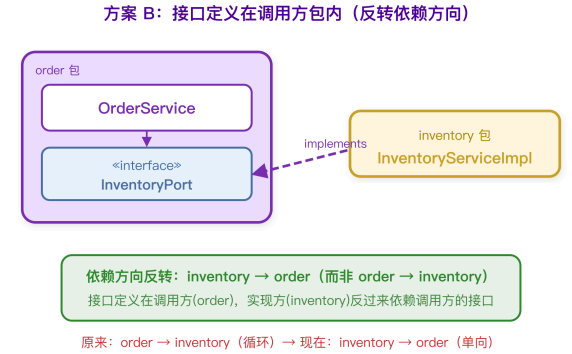

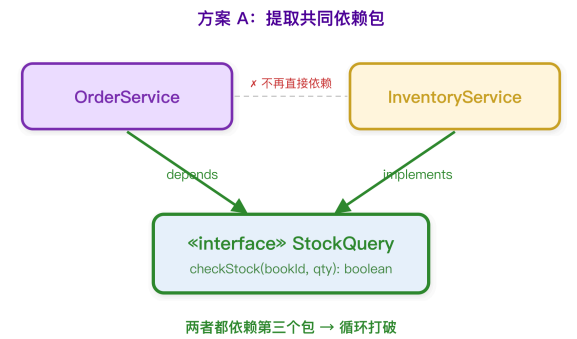

ADP 修复方案

alt text

SDP 稳定依赖原则

稳定 = 很多包依赖它（被需要） → 改动代价大 → 不容易变
不稳定 = 它依赖很多包 → 容易变

包	Ca(传入)	Ce(传出)	I = Ce/(Ca+Ce)	稳定性
`entity`	4	0	0.00	最稳定 — 正确！
`controller`	0	3	1.00	最不稳定 — 正确！
`service`	1	2	0.67	中等

controller（不稳定）→ service（中等）→ dao → entity（稳定）

SAP 稳定抽象原则

越稳定的包应越抽象；越不稳定的包应越具体。

如何实现可修改性、可扩展性、灵活性

可修改性

定义：对已有实现的修改，例如修改现有的促销策略
如何实现：接口与实现的分离
- 通过接口与实现该接口的类，将接口与实现相分离
- 通过子类继承父类，将父类的接口与子类的实现相分离

实现接口

public class Client {
    public static void main(String[] args) {
        // 创建
        Interface_A a = new Class_A1();

        // 调用
        a.method_A();
    }
}

public interface Interface_A {
    // 接口
    public void method_A();
}

public class Class_A1 implements Interface_A {
    // 实现
    public void method_A() {
        System.out.println("Class_A1's method_A()");
    }
}

继承

public class Client {
    public static void main(String[] args) {
        // 创建
        Super_A a = new Sub_A1();

        // 调用
        a.method_A();
    }
}

public class Super_A {
    public void method_A() {
        // 父类的接口和父类的实现
        System.out.println("Super_A's method_A!");
    }
}

public class Sub_A1 extends Super_A {
    public void method_A() {
        // 子类的实现
        System.out.println("Sub_A1's method_A!");
    }
}

可扩展性

定义：对新的实现的扩展，例如在系统中增加一条全新的促销策略
如何实现：在需要扩展新功能时，可以直接通过创建新的具体实现类或继承新的子类来完成，而不需要改动原有的接口框架

灵活性

定义：对实现的动态配置，例如在运行时动态更改某件商品对应的促销策略
如何实现：客户端代码调用的接口保持不变，但只要让该接口指向不同的具体类对象，系统就能动态选择不同的执行逻辑

策略模式

定义：策略模式定义了算法族，并将它们分别封装起来，让它们之间可以互相替换
目的：此模式让算法的变化独立于使用算法的客户
动机：在处理像 “不同雇员薪水支付方式（钟点工、月薪、提成）” 这类问题时，如果将所有逻辑硬编码在 switch-case 语句中，系统将极难修改和扩展

角色组成与协作

上下文（Context）：被配置了具体的策略对象，拥有策略对象的引用，并提供方法供策略访问其内部数据
策略（Strategy）：声明了所有支持的算法或策略的公共接口
具体策略（ConcreteStrategy）：实现了策略声明的接口，提供具体的算法实现
协作方式：客户通常负责创建具体策略的对象，并将其传递给上下文，从而灵活地配置和动态替换具体的算法实现

考点 1：为什么选用 “组合” 而不是 “继承” ？
- 继承的缺点：对象在创建时就选定了策略实现，无法动态修改；且父类接口的改变会强耦合所有子类
- 组合的优点：使得上下文和策略之间的耦合度极低。
- 动态配置：通过组合，上下文可以维护一个策略队列（n 选多），实现运行时的动态配置，而继承只能在创建时进行 n 选一
考点 2：体现的设计原则
- 减少耦合：减少了策略的使用类（上下文）和策略的实现类（具体策略）之间的直接耦合
- 依赖倒置：策略的使用类依赖的是策略的 “抽象接口”，而不是具体的实现类

这段代码使用的是 Java 语言，完整展示了策略模式如何消除 switch-case，并实现运行时的动态配置：

1. 策略接口（Strategy）

声明所有支持的薪水计算算法的公共接口

public interface PaymentClassification {
    // 策略接口定义的方法
    public double calculatePayment();
}

2. 具体策略实现（ConcreteStrategy）

实现了接口，提供具体的算法逻辑。这里展示“钟点工”和“月薪”两种薪水计算变体

// 具体策略 A：钟点工薪水计算策略
public class HourlyClassification implements PaymentClassification {
    private int hourlyRate;
    private int hours;

    public HourlyClassification(int rate, int h) {
        this.hourlyRate = rate;
        this.hours = h;
    }

    @Override
    public double calculatePayment() {
        return hourlyRate * hours; // 薪水=时薪*工作小时数
    }
}

// 具体策略 B：固定月薪计算策略
public class SalariedClassification implements PaymentClassification {
    private double monthlySalary;

    public SalariedClassification(double salary) {
        this.monthlySalary = salary;
    }

    @Override
    public double calculatePayment() {
        return monthlySalary; // 薪水=固定月薪
    }
}

3. 上下文类（Context）

这是策略的使用者。它拥有 Strategy 对象的引用，但通过组合的方式与具体实现解耦

public class Employee {
    private String name;
    // 拥有 Strategy 对象的引用
    private PaymentClassification pc; // <--

    public Employee(String name) {
        this.name = name;
    }

    // 允许在运行时动态配置和修改策略
    public void setPaymentClassification(PaymentClassification pc) {
        this.pc = pc;
    }

    // 执行策略：将具体的计算请求转发给策略类
    public void getPayment() {
        double payment = pc.calculatePayment();
        System.out.println(name + " get " + payment + " dollars!");
    }
}

4. 客户端调用（Client）

客户负责创建具体的策略对象，并传递给 Context 进行灵活配置

public class TestDrive {
    public static void main(String[] args) {
        // 创建上下文对象（雇员 Tom）
        Employee tom = new Employee("Tom");

        // 场景 1：Tom 最初是钟点工，配置时薪策略
        PaymentClassification hourlyStrategy = new HourlyClassification(10, 40);
        tom.setPaymentClassification(hourlyStrategy);
        tom.getPayment(); // 输出: Tom get 400.0 dollars!

        System.out.println("--- 晋升后 ---");

        // 场景 2：Tom 晋升为正式员工，无需修改 Employee 类代码，直接动态替换策略对象
        PaymentClassification salariedStrategy = new SalariedClassification(3000);
        tom.setPaymentClassification(salariedStrategy);
        tom.getPayment(); // 输出: Tom get 3000.0 dollars!
    }
}

抽象工厂模式

一、核心设计动机与解决的痛点（为什么需要工厂？）

传统对象创建的痛点：在软件系统中，对象的创建往往比较复杂。普通的行为我们可以通过多态来实现，但是构造方法却无法多态
代码耦合与扩展性差：如果客户端直接通过复杂的 if-else 或 switch 逻辑来决定实例化哪个具体子类，会导致 Client 严重依赖具体类。一旦子类发生改变或增加新类，都需要大量修改 Client 代码

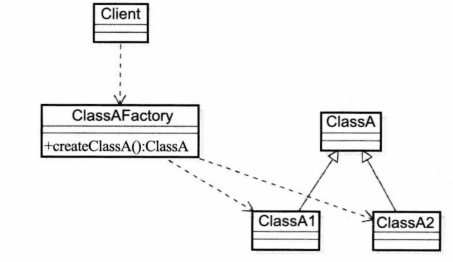

简单工厂的解决方案：引入一个专门的 “工厂” 类，为对象的创建提供一个统一接口，将 “具体如何创建对象” 的实现逻辑封装并隐藏起来。这样就降低了客户端与具体产品类之间的耦合

alt text

二、进阶考点：抽象工厂模式

当系统面临更复杂的对象组合时，简单的工厂模式就不够用了，这时通常会考查抽象工厂模式

面临的 “组合爆炸” 挑战：当我们需要创建多种有着组合关系的对象时（例如：一个汽车装配车间需要组合不同类型的引擎、轮胎、车身），如果为每一种型号的车都建一个工厂，就会遇到 “组合爆炸” 问题，导致工厂类泛滥

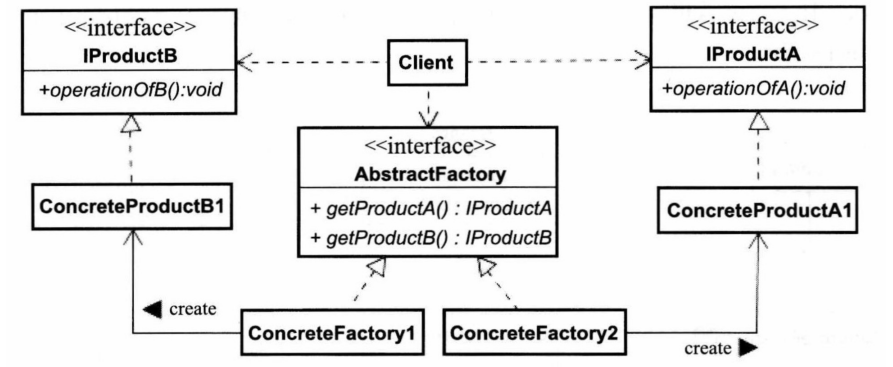

核心定义：抽象工厂模式定义了一个创建对象的接口，由子类决定要实例化哪一个类，将类的实例化延迟到子类

alt text

设计原则体现（重点考点）：
- 职责抽象：抽象了对于对象创建的职责
- 接口的重用：提供了对于对象创建的标准化接口

三、抽象工厂的角色组成与协作

抽象工厂（AbstractFactory）：声明创建一系列抽象产品的各个接口
具体工厂（ConcreteFactory）：真正执行实例化，实现了具体产品的创建过程
抽象产品（AbstractProduct） & 具体产品（ConcreteProduct）：声明并定义了工厂所生产的产品的具体实现
客户端（Client）与协作：客户端只依赖于抽象工厂和抽象产品的接口。客户端通过获得不同的具体工厂实例，就能灵活配置并获得不同的产品族

四、应用场景与需要注意的 “坑”（优缺点分析）

优点 / 适用场景：

隔离实现：成功隔离了客户和具体的实现，客户视野里只有抽象的接口
保证一致性：强制使得同一个产品族的产品被绑定在一起使用，系统可以很灵活地在不同产品族之间切换
隐藏实现：如果你想提供一个产品的库，抽象工厂可以帮你只暴露接口，不暴露实现细节

缺点 / 使用限制（常考的“坑”）：

难以支持新种类的产品：抽象工厂最大的代价是对产品类型的扩展极其困难。因为抽象工厂的接口一旦定义好，想要增加一种全新的产品部件，就需要修改整个抽象工厂的接口定义及其所有的具体工厂子类
使用前提：该模式适用的前提条件是 —— 具体产品的种类是稳定的

这段 Java 代码展示了如何应对“组合爆炸”问题：通过抽象工厂，我们可以将属于同一个产品族（例如华为的鼠标和键盘、戴尔的鼠标和键盘）的对象绑定在一起创建，同时让客户端与具体的实现类解耦。

1. 抽象产品（AbstractProduct）

声明了一系列产品的标准化接口

// 抽象产品：鼠标
public interface Mouse {
    void sayHi();
}

// 抽象产品：键盘
public interface Keybo {
    void sayHi();
}

2. 具体产品（ConcreteProduct）

实现了抽象产品接口，定义了具体的细节

// 具体产品族 A：华为外设
public class HuaweiMouse implements Mouse {
    public void sayHi() { System.out.println("我是华为鼠标"); }
}
public class HuaweiKeybo implements Keybo {
    public void sayHi() { System.out.println("我是华为键盘"); }
}

// 具体产品族 B：戴尔外设
public class DellMouse implements Mouse {
    public void sayHi() { System.out.println("我是戴尔鼠标"); }
}
public class DellKeybo implements Keybo {
    public void sayHi() { System.out.println("我是戴尔键盘"); }
}

3. 抽象工厂（AbstractFactory）

声明了创建一系列抽象产品（鼠标和键盘）的接口 produceXXX()

public interface PcFactory {
    Mouse produceMouse();
    Keybo produceKeybo();
}

4. 具体工厂（ConcreteFactory）

真正执行实例化，决定生产哪个具体品牌的产品族

// 具体工厂 A：专门生产华为族产品
public class HuaweiPcFactory implements PcFactory {
    public Mouse produceMouse() {
        return new HuaweiMouse();
    }
    public Keybo produceKeybo() {
        return new HuaweiKeybo();
    }
}

// 具体工厂 B：专门生产戴尔族产品
public class DellPcFactory implements PcFactory {
    public Mouse produceMouse() {
        return new DellMouse();
    }
    public Keybo produceKeybo() {
        return new DellKeybo();
    }
}

5. 客户端调用（Client）

客户端只依赖于抽象工厂（PcFactory）和抽象产品（Mouse, Keybo）的接口

public class Client {
    public static void main(String[] args) {
        // 客户决定使用华为工厂配置
        PcFactory factory = new HuaweiPcFactory();

        // 生产出的必定是完美匹配的华为鼠标和键盘，保证了产品族的一致性
        Mouse mouse = factory.produceMouse();
        Keybo keybo = factory.produceKeybo();

        mouse.sayHi();
        keybo.sayHi();

        System.out.println("--- 切换配置 ---");

        // 随时可以极低成本切换到戴尔工厂，客户端后续逻辑完全不用改
        factory = new DellPcFactory();
        factory.produceMouse().sayHi();
        factory.produceKeybo().sayHi();
    }
}

隔离了客户和具体实现：客户端完全不知道 HuaweiMouse 到底是怎么 new 出来的，它的视野里只有 PcFactory 和 Mouse 的接口。这使得系统能够非常灵活地在不同产品族之间进行整体切换，并且强制保证了同族产品的配套使用。

单件模式

一、核心定义与解决的痛点

核心定义：单件模式确保一个类只有一个实例，并提供一个全局访问点
典型问题（场景动机）：在有些场景中，对于某个类，在内存中只希望有唯一一个对象存在。无论我们创建多少次这个类的对象，其实总共还是只创建了一个对象，每次想得到对象的引用时，都指向那唯一的对象

二、设计分析与代码实现步骤

第一步：私有化构造方法：首先必须让类的构造方法变为私有的，这是为了防止外部随意创建新对象。
第二步：静态引用变量：在类的成员变量中，需要拥有一个静态的自身类型的引用变量（例如 uniqueInstance）
第三步：提供全局访问点（getInstance 方法）：只能通过专门的 getInstance 方法来获得单例对象的引用
内部逻辑判断：getInstance 方法负责返回引用变量 uniqueInstance。如果 uniqueInstance 等于 null，则说明是首次创建，此时通过 new 关键字创建对象，并将引用赋值给 uniqueInstance。如果 uniqueInstance 不等于 null，则说明不是首次创建，直接返回已创建好的对象引用即可

三、体现的设计原则

职责抽象：单件模式体现了“职责抽象”的设计原则，它将单件实例创建的具体实现细节隐藏了起来

绝对管控创建权：通过 private DatabaseFactoryTxtFileImpl()，切断了外部实例化的可能，这是单件模式的基础
按需延迟加载：在 getInstance() 方法中，对象是在第一次被真正调用时（== null 的判断成立时）才会被 new 出来。这就保证了内存中只存在唯一一个对象，且无论后续调用多少次，返回的总是这唯一对象的引用

public class DatabaseFactoryTxtFileImpl implements DatabaseFactory {
    // 1. 静态引用变量：用于存储类的唯一实例，初始为 null
    private static DatabaseFactoryTxtFileImpl databaseFactoryTxtFile = null;

    // 2. 私有化构造方法：防止外部通过 new 关键字随意创建新对象
    private DatabaseFactoryTxtFileImpl() {
    }

    // 3. 提供全局访问点：外部只能通过这个 getInstance 方法获取单例对象
    public static DatabaseFactory getInstance() {
        // 内部逻辑判断：如果等于 null，说明是首次调用，此时创建新对象
        if(databaseFactoryTxtFile == null){
            databaseFactoryTxtFile = new DatabaseFactoryTxtFileImpl();
        }
        // 如果不等于 null，说明对象已经创建过了，直接返回唯一引用即可
        return databaseFactoryTxtFile;
    }
}

迭代器模式

一、核心定义与问题动机

核心定义：迭代器模式提供一种顺序访问一个聚合对象（集合）中各个元素的方法，而又无需暴露该对象的内部表示
传统遍历的痛点（动机）：
- 灵活性不足：如果一个方法 g() 需要接收一个集合作为参数进行遍历，若参数类型写死为具体的集合（如 LinkedList），当后续需求改变需要更快的查询而换成 HashSet 时，代码将很难适应。为了灵活性，虽然可以改成抽象类型 Collection，但 g() 方法往往只想单纯地逐个访问元素，根本不关心底层到底是链表还是散列表。
- 暴露修改权限（破坏值传递意图）：如果直接将集合传递给方法，该方法不仅能遍历，还能直接修改（如 add 或 remove）原集合，这大大增强了对象间的耦合性，使得 “只读访问” 的初衷失效。

二、设计分析与体现的原则

设计思路（如何抽象）：对遍历操作进行抽象，主要提取两个核心行为：
- 1）判断是否有下一个元素（hasNext()）
- 2）获取下一个元素（next()）
- 有了这两个接口，就可以完成遍历。
解决耦合与权限问题：将 g() 方法的参数转换为迭代器的引用后，迭代器仅仅提供了访问集合的方法，却屏蔽了对集合修改的方法，从而实现了对集合安全的 “值传递” 效果。
体现的设计原则：
- 减少耦合：减少了遍历的使用类（Client/方法）和遍历的实现类（具体的集合类型）之间的直接耦合。
- 依赖倒置：遍历的使用类依赖的是“迭代器的抽象接口”，而不是具体的集合或遍历实现类。

三、角色组成与协作

在类图或代码设计题中，需要清楚迭代器模式的四大核心角色：

迭代器（Iterator）：定义了访问和遍历元素的公共接口（如 First(), Next(), IsDone(), CurrentItem() 或 Java 中的 hasNext(), next()）。
具体迭代器（ConcreteIterator）：实现了迭代器接口。它负责在对聚合对象进行遍历时跟踪当前的访问位置，并计算出待遍历的后继对象。
聚合（Aggregate）：定义了创建相应迭代器对象的接口（例如 CreateIterator() 方法）。
具体聚合（ConcreteAggregate）：实现了创建相应迭代器的接口，该操作会实例化并返回一个对应的 ConcreteIterator 对象。

四、应用场景与使用注意点

适用场景：
- 需要访问一个聚合对象的内容，但又不想暴露它的内部结构/实现时。
- 希望支持对同一个聚合对象的多种不同遍历方式时。
- 需要为遍历各种不同的聚合结构提供一个统一的接口时。

使用注意点（优势）：
- 它支持以不同的方式遍历同一个聚合对象。
- 迭代器将遍历的职责从集合中抽离，从而简化了聚合对象的接口 。
- 在同一个聚合对象上，可以同时进行多个互相独立的遍历（因为每个迭代器对象都各自维护着自己的遍历状态）。

这段代码完整展示了如何将“遍历职责”从“集合对象”中抽离出来，实现客户端与具体集合底层结构的解耦：

1. 迭代器接口 (Iterator)

定义了访问和遍历元素的公共接口，也就是课件中提到的提取出来的两个核心行为

public interface Iterator {
    // 判断是否有下一个元素
    boolean hasNext();
    // 获取下一个元素
    Object next();
}

2. 聚合接口 (Aggregate)

定义了创建相应迭代器对象的规范接口

public interface Aggregate {
    // 返回一个迭代器实例
    Iterator createIterator();
}

3. 具体聚合 (ConcreteAggregate)

实现了聚合接口。这里我们用一个简单的书架（基于数组实现）作为例子，它负责实例化并返回对应的具体迭代器

public class BookShelf implements Aggregate {
    private String[] books;
    private int last = 0;

    public BookShelf(int maxSize) {
        this.books = new String[maxSize];
    }

    public void appendBook(String name) {
        this.books[last] = name;
        last++;
    }

    public int getLength() {
        return last;
    }

    public String getBookAt(int index) {
        return books[index];
    }

    // 核心：创建并返回专门针对自身结构的迭代器
    @Override
    public Iterator createIterator() {
        return new BookShelfIterator(this);
    }
}

4. 具体迭代器 (ConcreteIterator)

实现了迭代器接口，负责跟踪当前的访问位置，并计算出待遍历的后继对象

public class BookShelfIterator implements Iterator {
    private BookShelf bookShelf;
    private int index;

    public BookShelfIterator(BookShelf bookShelf) {
        this.bookShelf = bookShelf;
        this.index = 0;
    }

    @Override
    public boolean hasNext() {
        // 判断当前位置是否小于集合的总长度
        return index < bookShelf.getLength();
    }

    @Override
    public Object next() {
        // 返回当前元素，并将游标移向下一个位置
        String book = bookShelf.getBookAt(index);
        index++;
        return book;
    }
}

5. 客户端调用 (Client)

重现课件中的 g(Iterator i) 方法场景。客户端完全不需要知道集合底层是数组还是链表，只需要使用迭代器接口即可。

public class Client {
    // 课件中提到的方法，参数转为抽象的迭代器引用，屏蔽了集合的具体类型和修改权限
    public static void g(Iterator i) {
        while (i.hasNext()) {
            System.out.println("正在阅读: " + i.next());
        }
    }

    public static void main(String[] args) {
        BookShelf shelf = new BookShelf(4);
        shelf.appendBook("《设计模式》");
        shelf.appendBook("《Java编程思想》");

        // 客户端调用：直接传入创建好的迭代器
        g(shelf.createIterator());
    }
}

屏蔽底层结构：客户端方法 g() 只和 Iterator 接口打交道。如果以后 BookShelf 底层为了优化查询速度，从数组改成了 HashSet，g() 方法的代码完全不需要修改，只需要新增一个对应的 HashSetIterator 即可。

权限控制（安全的“值传递”）：传入 g() 方法的是 Iterator 对象，而不是 BookShelf 本身。迭代器仅仅提供了 hasNext() 和 next()，屏蔽了对集合修改的方法（例如 appendBook），完美防止了在遍历过程中原集合被意外修改的风险。

名词解释：重构

修改软件系统的严谨方法，它在不改变代码外部表现的情况下改进其内部结构

名词解释：测试驱动开发

又被称为测试优先的开发，要求程序员在编写一段代码之前，优先完成该段代码的测试代码

名词解释：结对编程

两名程序员在同一台计算机上平等地协同工作，分为驾驶员负责编码实现和观察者负责评审，双方定期互换角色，共同完成软件开发任务的一种协作模式

软件构造包含的活动

详细设计
编程
测试
调试
代码评审
集成与构建
构造管理

给定代码段示例，对其进行改进或者发现其中的问题

1. 易读性

格式：使用缩进和对齐、将相关逻辑组织在一起（类定义）、使用空行分割逻辑、语句分行
命名：有意义、惯例（驼峰）和规范（临时变量 i j 命名整数，c s 字符）
注释：文档注释（包的总结和概述、类和接口的描述、类方法的描述、重要字段）

2. 易维护性

小型任务：分解为多个高内聚、低耦合的小型任务
复杂决策：新的布尔变量简化决策、有意义的名称来封装决策、表驱动编程
数据使用：
- 不要将变量应用于与命名不相符的目的
- 不要将单个变量用于多个目的
- 限制全局变量的使用
明确依赖关系：类之间的依赖关系

3. 变量使用

使用前声明和初始化
减小作用域
缩短存活时间

4. 使用数据结构消减复杂判定

在执行时间与设计质量、标准、和客户需求之间平衡考虑

5. 控制结构

布尔表达式
- 用 true 或 false 而不是 0 1
- 编写肯定形式的布尔表达式
复合语句括号的使用
空语句的强调
简化深层嵌套

6. 防御与错误处理

在一个方法与外界环境交互时，不能确保外界都是正确的，所以要在外界发生错误时，保护方法内部不受损害
异常和断言都可以用来实现防御式编程

7. 圈复杂度

计算方法一：建立程序的流程图 \(G\)，假设图的节点数为 \(N\)，边数为 \(E\)，那么复杂度 \(V(G) = E - N + 2\)
计算方法二：直接计数程序中决策点的数量：
- 从 1 开始，一直往下通过程序
- 一旦遇到下列关键字，或者同类的词，就加 1：if, while, repeat, for
- 给 case 语句中的每一种情况都加 1

graph TD
    A([Start]) --> B[/READ N/]
    B --> C["M = 1
F = 1"]
    C --> D["F = F * M"]
    D --> E{"IS
M = N?"}
    E -- NO --> F["M = M + 1"]
    F --> D
    E -- YES --> G[/PRINT F/]
    G --> H([END])

法一：其节点数为 8，边数为 8，则程序的复杂度为 2。通过直接分析右图也可以发现，它的确有两条路径

法二：只有一个 DO-While 语句，所以复杂度为 2

圈复杂度的度量意义：

0-5 子程序可能还不错
6-10 得想办法简化子程序了
≈10+ 把子程序的某一个部分拆分成另一个子程序并调用它

单元测试用例的设计

基于规格：等价类划分和边界值分析
基于代码：路径覆盖、分支覆盖、语句覆盖
类的测试：除了测试类的每一个方法之外，还要测试类不同方法之间的互相影响情况

契约式设计

核心思想是：软件组件之间应该通过明确的“契约”来进行协作。 就像现实生活中的商业合同一样，调用方（Client）和被调用方（Supplier）双方都有各自必须履行的义务，也有权享受对方提供的保障。

这种 “契约” 主要由三个核心要素构成：

1. 前置条件

这是调用方（使用者）必须满足的义务。

定义： 在调用某个函数或方法之前，必须为真的条件。
责任： 如果前置条件不满足，说明调用方写了 Bug。被调用的函数没有义务去处理这种错误，它可以直接报错（抛出异常或崩溃），而不必尝试去“优雅地恢复”。
例子： 一个计算平方根的函数，前置条件是“输入的数字必须大于或等于 0”。

2. 后置条件

这是被调用方（函数自身）必须满足的保证。

定义： 当函数执行完毕并返回时，必须为真的条件（前提是前置条件已经被满足了）。
责任： 如果前置条件满足了，但函数执行完后后置条件不为真，说明函数本身有 Bug。
例子： 存款函数执行完毕后，后置条件是“账户余额 = 之前的余额 + 存款金额”。

3. 不变式

这是类的整体状态保证。

定义： 在对象的整个生命周期中（或者说在任何公开方法调用之前和之后），必须始终为真的条件。
责任： 确保对象的状态始终是合法且一致的。
例子： 银行账户对象的余额不变式是“账户余额永远不能小于信用额度的负数”。

4. 契约式设计的优点

提早发现 Bug： 责任划分非常明确。如果是前置条件报错，去查调用它的代码；如果是后置条件报错，去查函数内部的代码。
代码即文档： 明确的契约直接说明了函数的使用方法和预期结果，比长篇大论的注释更可靠。
减少冗余检查： 被调用方不需要再写一堆 if 语句去检查调用方传来的垃圾数据，因为“不传垃圾数据”是调用方在契约中承诺的义务。

5. 实现方式

使用异常或断言来检查前置条件，结束执行后检查后置条件，不符合则抛出异常

防御式编程

基本思想：在一个方法与外界环境交互时，不能确保外界都是正确的，所以要在外界发生错误时，保护方法内部不受损害。
异常和断言都可以用来实现防御式编程，两种实现方式的差异与契约式设计的实现一样
不能直接崩溃，至少要有优雅提示或默认数据兜底

表驱动编程

用表格分级的方式化简冗长的 if - else
配合数组键值使用

// 如果首次积分超过1000，触发1级礼品赠送事件
if ((prePoint < 1000) && (postPoint >= 1000)) {
    triggerGiftEvent(1);
}

// 如果首次积分超过2000，触发2级礼品赠送事件
if ((prePoint < 2000) && (postPoint >= 2000)) {
    triggerGiftEvent(2);
}

// 如果首次积分超过5000，触发3级礼品赠送事件
if ((prePoint < 5000) && (postPoint >= 5000)) {
    triggerGiftEvent(3);
}

// 表驱动编程
prePointArray = { 1000, 2000, 5000 };
postPointArray = { 1000, 2000, 5000 };
levelArray = { 1, 2, 3 };
for (int i=0; i<=2; i++) {
    if (prePoint < prePointArray[i] && postPoint >= postPointArray[i]) {
        triggerGiftEvent(levelArray[i]);
    }
}

级数	预扣预缴应纳税所得额	预扣率 (%)	速算扣除数
1	不超过 36000 元的部分	3	0
2	超过 36000 元至 144000 元的部分	10	2520
3	超过 144000 元至 300000 元的部分	20	16920
4	超过 300000 元至 420000 元的部分	25	31920
5	超过 420000 元至 660000 元的部分	30	52920
6	超过 660000 元至 960000 元的部分	35	85920
7	超过 960000 元的部分	45	181920

public class TaxCalculator {
    // 区间下限 (起征点)
    private static final double[] BRACKETS = {
        0, 36000, 144000, 300000, 420000, 660000, 960000
    };

    // 预扣率 (转化为小数形式)
    private static final double[] RATES = {
        0.03, 0.10, 0.20, 0.25, 0.30, 0.35, 0.45
    };

    // 速算扣除数
    private static final double[] DEDUCTIONS = {
        0, 2520, 16920, 31920, 52920, 85920, 181920
    };


    public static double calculateTax(double taxableIncome) {
        if (taxableIncome <= 0) {
            return 0.0;
        }

        // 2. 查表定位逻辑
        // 技巧：从最高级(数组末尾)开始往下查，只要收入大于该级的起征点，就说明匹配成功
        for (int i = BRACKETS.length - 1; i >= 0; i--) {
            if (taxableIncome > BRACKETS[i]) {
                // 3. 套用公式直接返回结果
                // 应纳税额 = 收入 × 适用税率 - 速算扣除数
                return taxableIncome * RATES[i] - DEDUCTIONS[i];
            }
        }

        return 0.0;
    }
}

掌握白盒测试和黑盒测试的常见方法，并进行能够优缺点比较

黑盒测试（基于规格）：
- 等价类划分（有效/无效，各可多个，每个一个测试）
- 边界值分析
- 决策表
- 状态转换
白盒测试（基于代码）
- 语句覆盖：保证每一行代码都至少执行一次
- 条件覆盖：保证每个判断结果都至少满足一次
- 路径覆盖：保证每条独立的执行路径都至少执行一次

测试类型	优点	缺点
黑盒测试	1. 贴近真实用户视角 2. 测试与实现解耦 3. 能发现"遗漏的逻辑"	1. 存在盲区 2. 定位问题困难 3. 冗余测试
白盒测试	1. 极致的逻辑严密性 2. 精准定位 Bug 3. 便于代码优化	1. 门槛高，成本大 2. 维护成本极高 3. 无法发现需求缺失

给出一个场景，判断应该使用哪种测试方法，如何去写*

给出功能需求，则要求写功能测试用例
给出设计图，则要求写集成测试用例，Stub and Driver
给出方法的描述，则要求写单元测试用例，Mock Object
JUnit 基本使用方法
- assertEquals(expected, actual)
- assertTrue(condition)
- assertNull(object)
- assertThrows(ExceptionClass.class, () -> { ... })

如何理解软件维护的重要性

维持和延续软件的价值
解决不可避免的缺陷
决定软件工程的整体成败与成本

开发可维护软件的方法

考虑软件的可变更性
- 需求易变性预测
- 关注点分离
为降低维护困难而开发
- 编写详细的技术文档并保持及时更新
- 保证代码可读性
- 维护需求跟踪链
- 维护回归测试基线

用户文档、系统文档

用户文档
- 面向最终用户或客户的说明性材料，旨在帮助他们理解并使用产品以完成特定任务
系统文档
- 系统文档是主要面向开发人员、系统架构师和后续维护团队的内部技术资料

逆向工程、再工程

都是处理和演化遗留软件系统的核心方法

逆向工程

1. 核心关注点

逆向工程的核心关注点在于 理解软件，而不在于修改软件

2. 主要应用场景

识别可复用资产；在过程程序中寻找对象
发现软件体系结构；推导数据的需求分析模型和设计模型
检测代码中的重复冗余
将二进制程序转换为某种源代码
重写用户界面；将串行化程序并行化
转换、约减、移植和包装遗留软件代码

再工程

1. 核心概念与目的

再工程的目的是对遗留软件系统进行分析和重新开发，以便利用新技术来改善系统，或促进现存系统的再利用

2. 核心关注点

与逆向工程恰恰相反，再工程的关注点在于如何修改软件，它本身不会花费很大力气来理解软件

逆向工程与再工程的关系

侧重点完全相反：逆向工程侧重于理解软件而不修改；再工程侧重于修改软件而不负责理解。
流程上的先后依赖：在处理遗留系统时，因为再工程需要建立在对原有系统理解的基础上，所以再工程之前通常都需要有前导的逆向工程
整体演化路径：已有系统 \(\rightarrow\) （通过逆向工程） \(\rightarrow\) 提取出抽象视图 \(\rightarrow\) （分析、重新设计、调整与增强等） \(\rightarrow\) （通过正向工程） \(\rightarrow\) 最终形成再工程系统

软件生命周期模型

需求分析 -> 软件设计 -> 软件实现 -> 软件测试 -> 软件交付 -> 软件维护

软件过程模型（要求、特征描述、优点、缺点）

对给定的场景，判定适用的开发过程模型

1 构建-修复模型

不能算是一个软件过程模型，它对软件开发活动没有任何规划和组织，是完全依靠开发人员个人能力进行软件开发的方式

缺点：

没有进行规范和组织，随复杂度提升将失败
没有分析需求的真实性
没有考虑软件结构的质量
没有考虑可维护性

适用性：

软件规模小，开发复杂度是个人能力能够胜任的
对质量的要求不高，即使出错也无所谓
对后期维护的要求不高，只关注开发活动

2 瀑布模型

将软件开发活动划分为不同的阶段
允许活动出现反复和迭代
要求每个活动的结果必须要进行验证
文档驱动

graph LR
    A[需求分析]
    B[软件设计]
    C[软件实现]
    D[软件测试]
    E[软件交付]
    F[软件维护]

    A --> B
    B --> A
    B --> C
    C --> B
    C --> D
    D --> C
    D --> E
    E --> D
    E --> F
    F --> E

优点

为软件开发活动定义了清晰的阶段划分
开发者能够关注点分离

缺点

对文档的过高期望具有局限性
对开发活动的线性顺序假设具有局限性
客户、用户参与具有局限性
里程碑粒度具有局限性
- 里程碑粒度过粗，基本丧失了 “早发现缺陷早修复” 这一思想

适用性

需求非常成熟、稳定
所需的技术成熟、可靠
复杂度适中

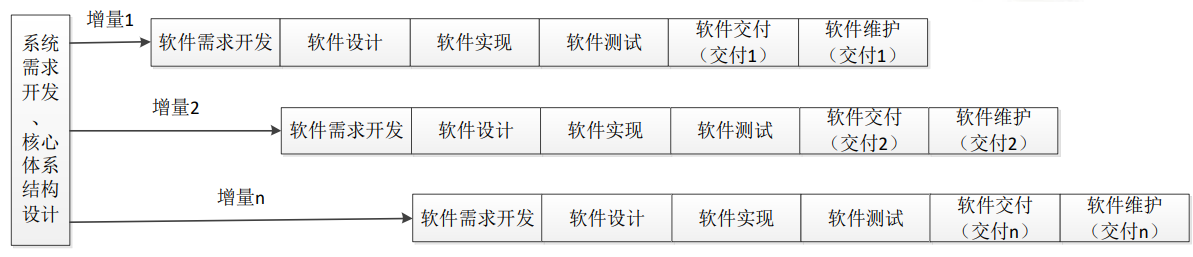

3 增量迭代模型

迭代式、渐进交付、并行开发
需要在项目早期就确定项目的目标和范围，项目需求要比较成熟和稳定
少量的不确定性和影响不大的需求变更通过迭代的方式加以解决
每个迭代的增量需求相对独立，被开发为产品的独立部分交付给用户
需求驱动

alt text

优点：

迭代式开发具有更好的适用性
并行开发缩短开发时间
渐进交付加强用户反馈，降低开发风险

缺点：

需要软件具备开放式的体系结构（加新不破坏旧）
需要一个完备、清晰的项目前景和范围以并行开发

适用性：

比较成熟和稳定的领域

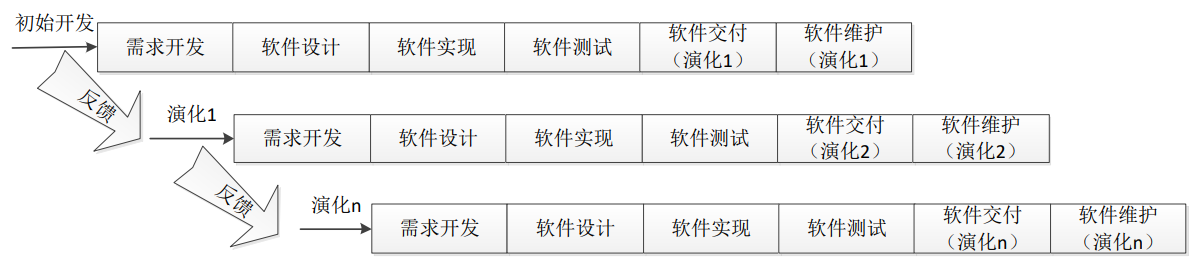

4 演化模型

演化模型 vs 增量迭代模型

都是迭代、并行开发和渐进交付，都适合大规模软件开发演化模型更适用于需求变更比较频繁或不确定性较多的领域演化模糊了维护与新开发的界限

alt text

优点（和增量迭代模型一致）：

迭代式开发具有更好的适用性
并行开发缩短开发时间
渐进交付加强用户反馈，降低开发风险

缺点：

无法在项目早期阶段建立项目范围
后续迭代容易忽略设计工作，蜕变为构建-修复方式

适用性：

不稳定领域的大规模软件系统开发

5 原型模型

抛弃式原型
通过模拟 “未来” 的产品，将 “未来” 的知识置于 “现在” 进行推敲，解决不确定性
演化式原型
- 在迭代中构建，是系统的核心，并不断扩充，最终成为真正的软件产品

原型模型的基本特征是注重使用抛弃式原型，适用于不确定性较多的软件开发

优点

加强了与客户、用户的交流，让最终产品取得更好的满意度
适用于非常新颖的领域

缺点：

自身带来新的风险，开发成本较高
不舍得抛弃 “抛弃式原型”，最终产品的质量低

适用性：

有着大量不确定性的新颖领域

模型	定义/要求	优点	缺点	适用性
构建-修复	无规划和组织，完全依靠开发人员个人能力进行软件开发	启动快，无需学习成本	没有规范和组织，随复杂度提升将失败；没有分析需求的真实性；没有考虑软件结构的质量；没有考虑可维护性	软件规模小；对质量要求不高；对后期维护要求不高
瀑布	将软件开发活动划分为不同阶段，允许反复和迭代，每个活动结果必须验证，文档驱动	为软件开发活动定义了清晰的阶段划分；开发者能够关注点分离	对文档的过高期望具有局限性；对开发活动的线性顺序假设具有局限性；客户、用户参与具有局限性；里程碑粒度过粗	需求非常成熟、稳定；所需技术成熟、可靠；复杂度适中
增量迭代	迭代式、渐进交付、并行开发；需在项目早期确定目标和范围；每个迭代增量相对独立；需求驱动	迭代式开发具有更好的适用性；并行开发缩短开发时间；渐进交付加强用户反馈，降低开发风险	需要软件具备开放式的体系结构（加新不破坏旧）；需要一个完备、清晰的项目前景和范围以并行开发	比较成熟和稳定的领域
演化	迭代、并行开发、渐进交付；适用于需求变更频繁或不确定性较多的领域；模糊了维护与新开发的界限	（同增量迭代）迭代式开发具有更好的适用性；并行开发缩短开发时间；渐进交付加强用户反馈，降低开发风险	无法在项目早期阶段建立项目范围；后续迭代容易忽略设计工作，蜕变为构建-修复方式	不稳定领域的大规模软件系统开发
原型	注重使用抛弃式原型，通过模拟"未来"产品将"未来"知识置于"现在"推敲，解决不确定性	加强了与客户、用户的交流，让最终产品取得更好的满意度；适用于非常新颖的领域	自身带来新的风险，开发成本较高；不舍得抛弃"抛弃式原型"，最终产品的质量低	有着大量不确定性的新颖领域

螺旋模型、Rational 统一过程（RUP）模型、敏捷过程

包的设计原则

内聚性三原则

耦合性三原则

如何实现可修改性、可扩展性、灵活性

策略模式

1. 策略接口（Strategy）

2. 具体策略实现（ConcreteStrategy）

3. 上下文类（Context）

4. 客户端调用（Client）

抽象工厂模式

一、核心设计动机与解决的痛点（为什么需要工厂？）

二、进阶考点：抽象工厂模式

三、抽象工厂的角色组成与协作

四、应用场景与需要注意的 “坑”（优缺点分析）

1. 抽象产品（AbstractProduct）

2. 具体产品（ConcreteProduct）

3. 抽象工厂（AbstractFactory）

4. 具体工厂（ConcreteFactory）

5. 客户端调用（Client）

单件模式

一、核心定义与解决的痛点

二、设计分析与代码实现步骤

三、体现的设计原则

迭代器模式

一、 核心定义与问题动机

二、 设计分析与体现的原则

三、 角色组成与协作

四、 应用场景与使用注意点

1. 迭代器接口 (Iterator)

2. 聚合接口 (Aggregate)

3. 具体聚合 (ConcreteAggregate)

4. 具体迭代器 (ConcreteIterator)

5. 客户端调用 (Client)

软件构造包含的活动

给定代码段示例，对其进行改进或者发现其中的问题

单元测试用例的设计

契约式设计

1. 前置条件

2. 后置条件

3. 不变式

4. 契约式设计的优点

5. 实现方式

防御式编程

表驱动编程

掌握白盒测试和黑盒测试的常见方法，并进行能够优缺点比较

给出一个场景，判断应该使用哪种测试方法，如何去写*

如何理解软件维护的重要性

开发可维护软件的方法

用户文档、系统文档

逆向工程、再工程

逆向工程

再工程

逆向工程与再工程的关系

软件生命周期模型

软件过程模型（要求、特征描述、优点、缺点）

1 构建-修复模型

2 瀑布模型

3 增量迭代模型

4 演化模型

5 原型模型

一、核心定义与问题动机

二、设计分析与体现的原则

三、角色组成与协作

四、应用场景与使用注意点
